Nachbau eines Fahrmotors zur Lokomotive Re465

Mit dem Nachbau der Hauptkomponenten eines Fahrmotors konnte Gebrüder Meier AG ermöglichen, dass das Fahrzeug wieder im Regelbetrieb eingesetzt werden kann.

Durch einen fatalen Lagerschaden entstand an einem von vier eingesetzten Fahrmotoren ein Totalschaden. Der Rotor hatte durch ein defektes Lager radial im Stator gestreift und somit eine Reparatur des Fahrmotors unmöglich gemacht.

Die Fahrzeuge des Kunden wurden zwischen 1994 und 1997 durch SLM und ABB in der Schweiz produziert. Alle 18 Fahrzeuge sind im täglichen Einsatz nach wie vor ein wichtiger Bestandteil der Fahrzeugflotte und werden aktuell im Rahmen eines Refits für den weiteren Betrieb von rund 20 Jahren modernisiert.

Die sechspoligen Drehstrom-Fahrmotoren haben eine Leistung von 1600kW und werden so nicht mehr standardmässig produziert. Es sind keine Ersatzmotoren vorhanden.

Nach der Beurteilung des effektiven Schadens wurden durch moderne Messmethoden die Daten der Komponenten erfasst und mit Materialanalysen konnten die Eigenschaften der Originalmaschine eruiert werden.

Durch unser eigenes Engineering-Team konnten so alle notwendigen Komponenten nachberechnet und nachkonstruiert werden.

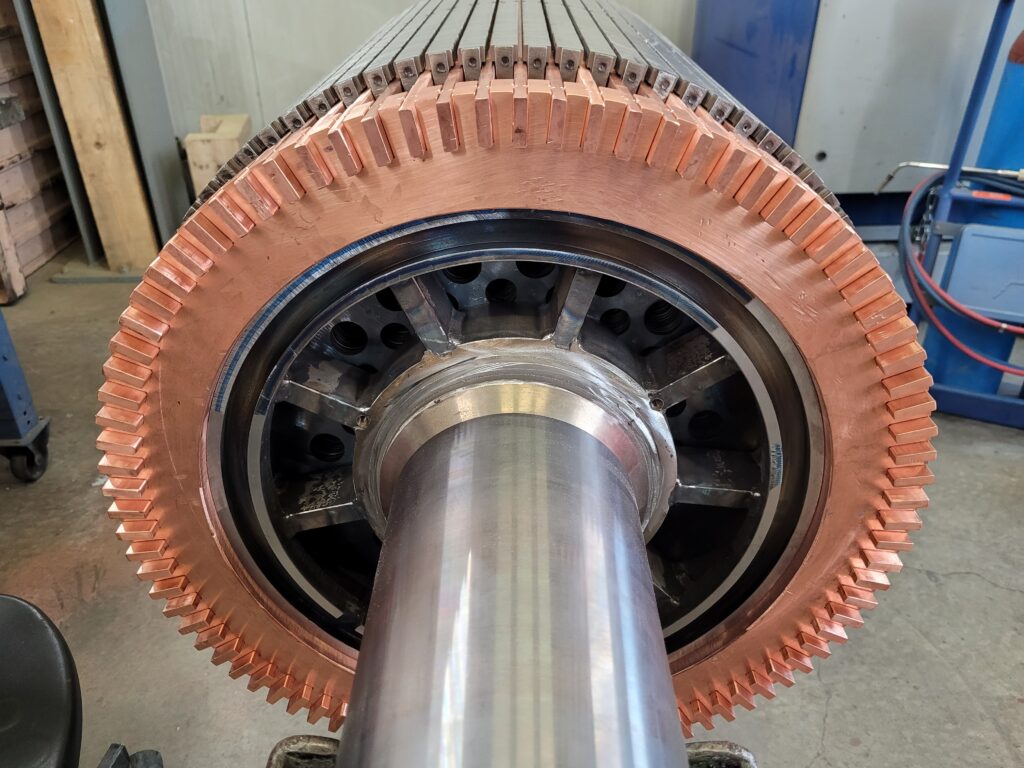

Ein Grossteil der Bearbeitung von bestellten Rohmaterialien wie auch die Herstellung der Wicklungen konnte in der eigenen Fertigung ausgeführt werden und ermöglichte dem Kunden so eine kurze Durchlaufzeit.

Der effektive Vorteil eines 1:1 Nachbaus der Fahrmotor-Komponenten für den Kunden ist neben der Einsatzfähigkeit auch die Möglichkeit für künftige Schadenfälle kurzfristig reagieren zu können. Die Daten und Herstellungsunterlagen sind im System und CAD gespeichert und können so jederzeit für weitere Reparaturen verwendet werden.

Gerne unterstützen wir auch Sie bei der Instandhaltung und sichern so die nachhaltige Betriebssicherheit ihrer Antriebe. Josua Vögele steht Ihnen gerne zur Verfügung (josua.voegele@gebrueder-meier.ch).
